站內(nèi)快速頁面瀏覽導(dǎo)航（右側(cè)每個地坪項目都可以點擊）：（工業(yè)廠房固化地坪、超硬鋼化地坪、耐磨地坪、環(huán)氧自流平地坪、超耐磨聚氨酯地坪、乙烯基重防腐地坪、倉儲超平地坪、固化地坪、無塵硬化地坪、裝甲地坪、水性聚氨酯超耐磨地坪、環(huán)氧薄涂地坪、超耐磨砂漿聚氨酯地坪、環(huán)氧砂漿地坪、環(huán)氧磨石地坪、水泥基磨石地坪、水泥自流平無縫地坪、大理石翻新晶面地坪、仿古藝術(shù)地坪、市政透水地坪、彩色防滑地坪、嚴(yán)重起砂起灰地坪改造、 無機(jī)環(huán)保材料快速修復(fù)地坪、破舊起皮環(huán)氧地坪改造、地坪裂縫快速修補(bǔ)、舊地坪翻新、市政壓印地坪、公路快速修補(bǔ)）
一、簡介
透水混凝土又稱多孔混凝土，也可稱排水混凝土。其由歐美、日本等國家針對原城市道路的路面的缺陷，開發(fā)使用的一種能讓雨水流入地下，有效補(bǔ)充地下水；并能有效的消除地面上的油類化合物等對環(huán)境污染的危害；同時，是保護(hù)自然、維護(hù)生態(tài)平衡、能緩解城市熱島效應(yīng)的優(yōu)良的鋪裝材料； 其有利于人類生存環(huán)境的良性發(fā)展及城市雨水管理與水污染防治等工作上，具有特殊的重要意義。
因透水混凝土系統(tǒng)擁有系列色彩配方，配合設(shè)計的創(chuàng)意，針對不同環(huán)境和個性要求的裝飾風(fēng)格進(jìn)行鋪設(shè)施工。這是傳統(tǒng)鋪裝和一般透水磚不能實現(xiàn)的特殊鋪裝材料。透水混凝土的鋪裝工藝，類似于混凝土的鋪裝，但又不同于混凝土鋪裝方面。
二、透水混凝土
1、材料的組成：
透水混凝土由透水混凝土專用膠結(jié)劑、碎石、粉料組成。
（1）透水混凝土專用粉料—由本公司生產(chǎn)的一種專用粉料，其是以高強(qiáng)度等級的硅酸鹽水泥為基料，配以多種助劑增加強(qiáng)度與粘結(jié)力組成的粉狀料，并可按用戶要求加入無機(jī)耐候顏料，使其和碎石、膠結(jié)劑按一定比例混合后，組成不同色彩的透水混凝土面層。

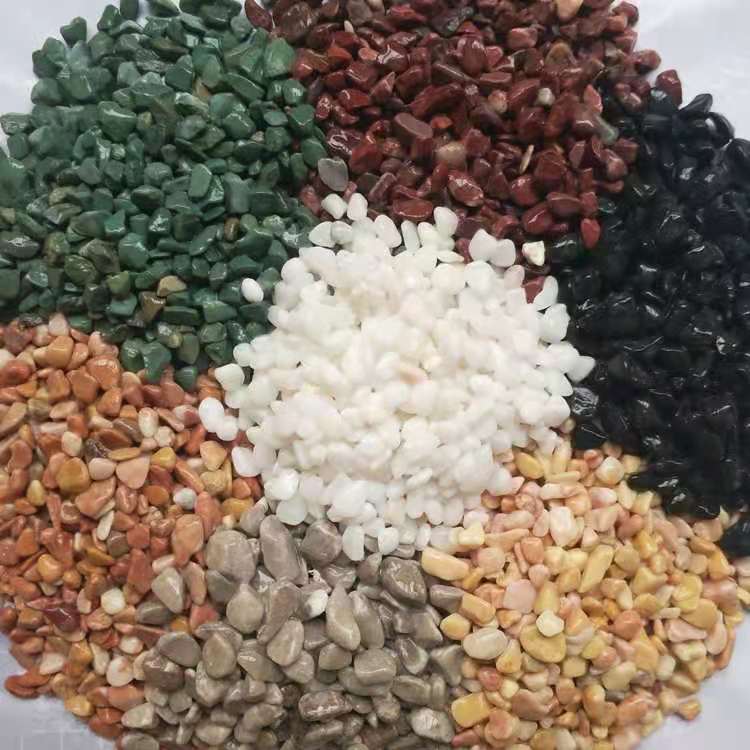

（2）碎石：
透水混凝土用的碎石應(yīng)具有技術(shù)要求，本公司采用二級品標(biāo)準(zhǔn)的高石，其物理性能指標(biāo)見（表一）。
碎石顆粒也有一定的要求，按其顆粒大小范圍分 1#、 2#、3 #。23具體的顆粒范圍見（表二）
碎石的物理性能指標(biāo)表 （表一）
序號
指標(biāo)名稱
碎石按顆粒分號（2 級）（表二）
碎石的分號
1#
2#
3#
粒度范圍mm
2.4-4.75
4.75-9.5
9.6-13.2
碎石是透水混凝土的主要材料之一，其質(zhì)量必須要控制好。
（3）水：普通自來水即可用。一般末經(jīng)過濾的混濁的地下水或使用過的不潔水，不能利用。
2、三種原材料在施工過程中配合比：
要施工出高質(zhì)量、高標(biāo)準(zhǔn)的透水混凝土地面，在原材料固定的條件下，嚴(yán)格控制以上三種原材料的配比，是施工中的重要關(guān)鍵，在施工現(xiàn)場負(fù)責(zé)人必須嚴(yán)格控制比例。
透水混凝土配合比（按質(zhì)量計）：膠結(jié)劑（水+膠結(jié)劑）：粉料：碎石=115：410: 1520
3、透水混凝土的品種

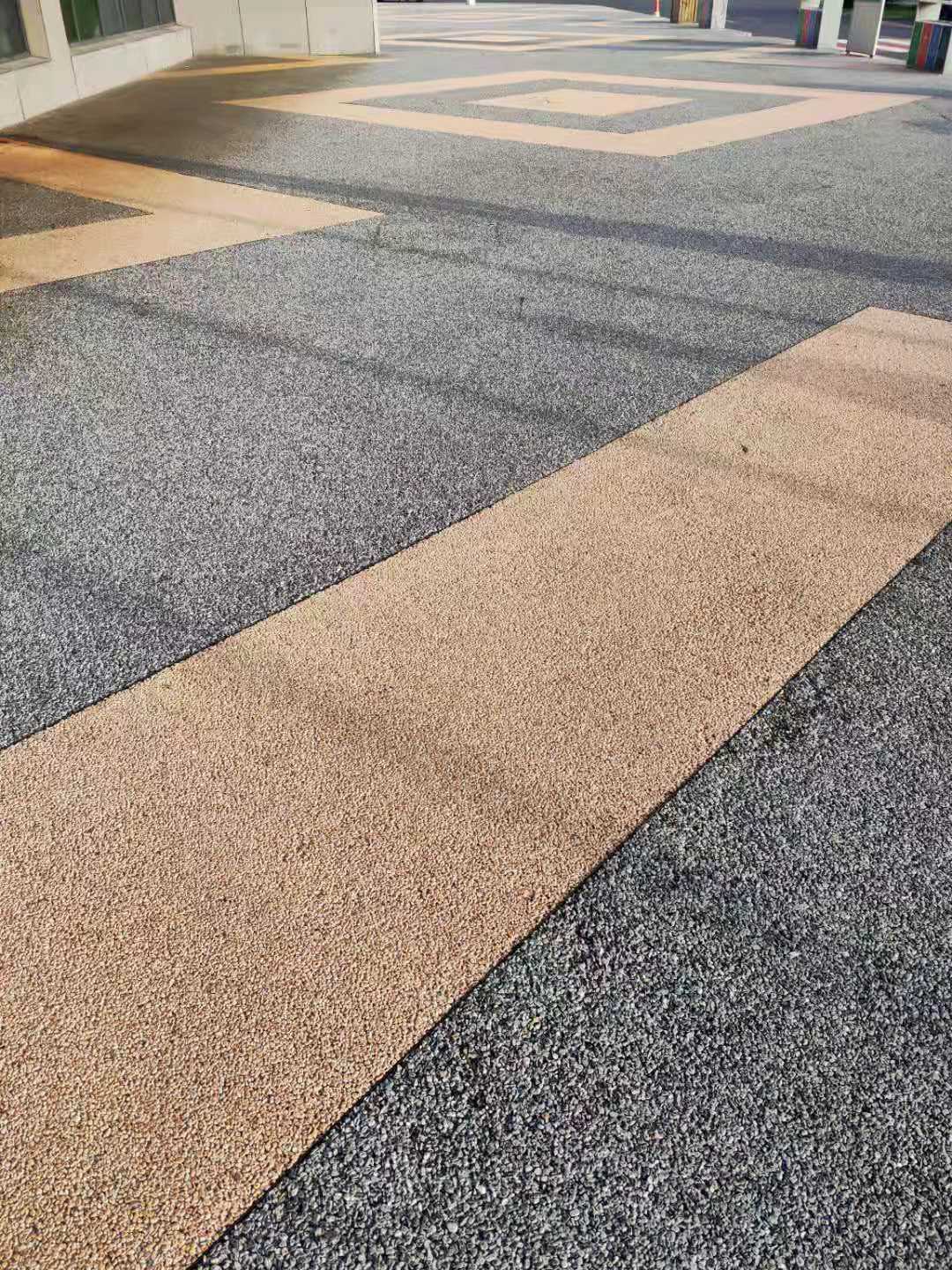

⑴普通素色透水混凝土：為普通水泥本色的透水混凝土。
⑵標(biāo)準(zhǔn)色透水混凝土：以普通水泥本色摻加無機(jī)耐候顏料組成的透水混凝土，色彩屬一般。
⑶艷麗色透水混凝土：以高要求的水泥摻加添加劑及無機(jī)耐候顏料組成的透水混凝土，色彩艷麗。
⑷組合壓模工藝的透水混凝土：由彩色混凝土壓模工藝和透水混凝土相間組合成的混凝土。
⑸組合紙模工藝的透水混凝土：由彩色混凝土壓模工藝和透水混凝土相間組合成的混凝土。
⑹組合噴涂工藝的透水混凝土：由彩色混凝土噴涂工藝和透水混凝土相間組合成的混凝土。

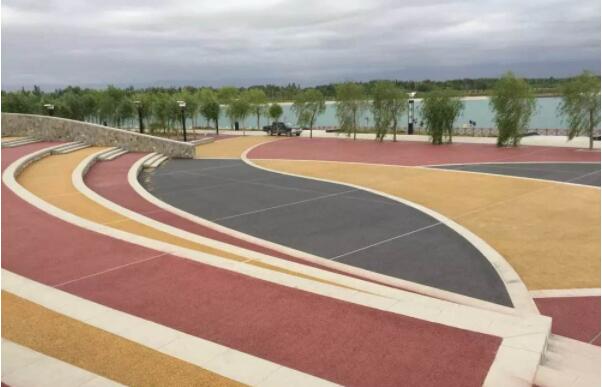

以上各類透水混凝土工藝，是根據(jù)項目的不同地點、環(huán)境、承載要求以及基礎(chǔ)條件等不同，而進(jìn)行針對性的設(shè)計及應(yīng)用的，在圖案變化、色彩變化上有更多的適用性和實用性。
三、透水混凝土路面基層的要求

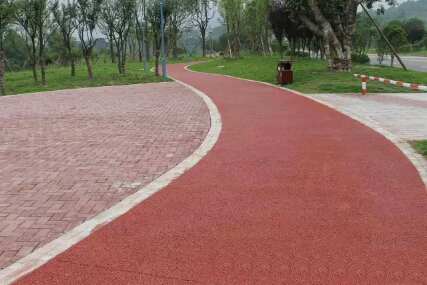

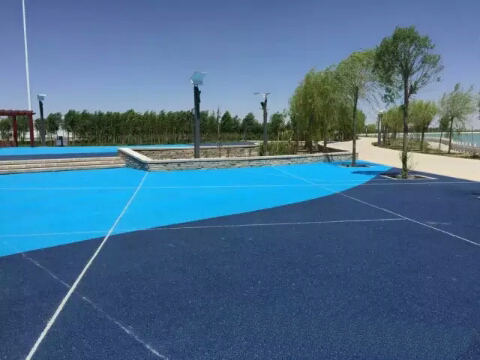

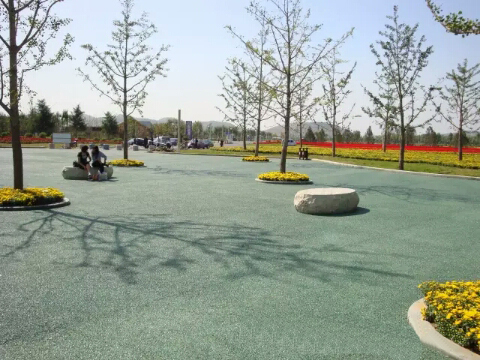

1、透水混凝土路面的厚度：從上可知因彩色透水混凝土的強(qiáng)度原因，大都應(yīng)用于人行道、廣場、停車場、園林小道等場所。根據(jù)路面的不同應(yīng)用面板厚度不同，對人行道，自行車道等輕荷重地面，一般面層厚度不低于 8 公分；對停車場、廣場等中荷重地面，面層厚度不低于 10 公分，考慮成本，可將面層分為二層，即表層為彩色透水混凝土層，厚度一般不低于 3 公分，下層為素色透水混凝土層。
2、為確保路體結(jié)構(gòu)層具有足夠的整體強(qiáng)度和透水性，表面層下需有透水基層和較好保水性的墊層。
基層要求：在素土層夯實層上，配用的基層材料，應(yīng)有適當(dāng)?shù)膹?qiáng)度外，須有較好的透水性，采用級配砂礫或級配碎石等。采用級配碎石時，碎石的最大粒徑應(yīng)小于 0.7 倍的基層厚度，且不超過 50mm。墊層一般采用天然碎石，粒徑小于 10mm，俗稱瓜子片，并鋪有一定厚度、鋪設(shè)需均勻平整。
3、考慮大暴雨季節(jié)因素，為防止基層過多積水，影響地基，在基層處設(shè)置專用透水管道排，通向道路邊的排水系統(tǒng)，用時排除過量的雨水。
四、透水混凝土的施工
一般按 8cm 為標(biāo)準(zhǔn)作為人行道的基準(zhǔn)厚度，在此基礎(chǔ)上按不同的功能，設(shè)計不同的厚度。為降低成本，可采用分層設(shè)計時。施工上述單層或分層的透水混凝土路面，鍵全的施工工藝是透水混凝土路面質(zhì)量的保證，提供以下的施工方案。
1、施工前的準(zhǔn)備：施工前應(yīng)作好組織、物質(zhì)、技術(shù)等三大準(zhǔn)備。
1）組織準(zhǔn)備：建立健全的施工項目組織機(jī)構(gòu)的人員設(shè)置，以能實現(xiàn)施工項目所要求的工作任務(wù)為原則，人員配置要從嚴(yán)控制，力求一專多用，一人多職。
2）物質(zhì)準(zhǔn)備：透水混凝土施實質(zhì)上相似于水泥混凝土施工，其原料中僅少不了砂子，而一定粒度的高料碎石替代了骨料，在施工中具有一定量的材料（膠結(jié)料、粉料、高料）。
物質(zhì)準(zhǔn)備應(yīng)是現(xiàn)場的準(zhǔn)備，如人員的住宿、所需的水、電供應(yīng)、工程材料堆放工棚（粉料須要有防水措施的工棚）搭建；攪拌機(jī)械的設(shè)置場地等等一系列的準(zhǔn)備工作。
攪拌機(jī)械的設(shè)置場地，透水混凝土的攪拌是采用小型臥式攪拌機(jī)。攪拌機(jī)最佳的設(shè)置方案是施工現(xiàn)場的中段，因透水混凝土是屬干料性質(zhì)的混凝土，其初凝快，為保證運輸時間應(yīng)盡量短。為防止混凝土粘污施工場地，攪拌機(jī)下部的一定范圍需用防護(hù)板設(shè)防措施。
3）施工機(jī)械、推車、瓦工工具等必備的工具、立模用的木料或型鋼等配備；水、電設(shè)施到位，生活用水、電以及施工用水、電。施工用電：三相電，施工用水：普通自來水連接到攪拌設(shè)備旁。
4）施工前的技術(shù)準(zhǔn)備：了解和分析工程項目特點、進(jìn)度要求，了解施工的客觀條件，根據(jù)設(shè)計要求，熟悉設(shè)計圖紙，合理布置施工力量，制定出施工方案，為工程順利完成作好
技術(shù)上的準(zhǔn)備工作。
5）配合做基礎(chǔ)方的土建隊，在做地面基層的同時進(jìn)行專用透水管道的鋪設(shè)，透水管道除按圖紙要求鋪設(shè)外，必須與原道路排水系統(tǒng)相連接，成為道路排水系統(tǒng)的一部分。
2、施工：在準(zhǔn)備工作充分的基礎(chǔ)上，人員設(shè)備方可進(jìn)場施工。
1）立模：施工人員在首先須按設(shè)計要求進(jìn)行分隔立模及區(qū)域立模工作，立模中須注意高度、垂直度、泛水坡度等的問題。
2）攪拌：
攪拌器：根據(jù)工程量的大小，配置不同容量的機(jī)械攪拌器，機(jī)械攪拌器的一定范圍內(nèi)的地面處，應(yīng)設(shè)置防止水和物料散落的接料設(shè)備（如方型板式斗類），保護(hù)施工環(huán)境的衛(wèi)生，減少施工后的清理工作。
透水混凝土不能采用人工攪拌，采用普通混凝土攪拌機(jī)械進(jìn)行攪拌，攪拌時按物料的規(guī)定比例及投料順序?qū)⑽锪贤度霐嚢铏C(jī)，先將粉料和碎石攪拌約 30 秒后，使其初步混合，再將規(guī)定量的膠結(jié)劑（水+膠結(jié)劑）分 2-3 次加入繼續(xù)進(jìn)行攪拌約 1.5-2 分鐘。視攪拌均勻程度，可適當(dāng)延長機(jī)
械攪拌的時間，但不宜過長時間的攪拌。
注意事項：
（1）施工現(xiàn)場須專人負(fù)責(zé)物料的配比。
（2）嚴(yán)格控制水灰比，即控制水的加入量，水（水+膠結(jié)劑）在攪拌中分 2-3 次加入，不允許一次性加入。
（3）為使物料攪拌均勻，適當(dāng)延長機(jī)械攪拌時間，但不宜過長。
3）運輸
透水混凝土屬干性混凝土料，其初凝快，一般根據(jù)氣候條件控制混合物的運輸時間，運輸一般控制在 10 分鐘以內(nèi)，運輸過程中不要停留，手推車必須平穩(wěn)。
4）攤鋪、澆筑成型：
透水混凝土屬干性混凝土料，其初凝快，攤鋪必須及時。對于人行道面，大面積施工采用分塊隔倉方式進(jìn)行攤鋪物料，其松鋪系數(shù)為 1.1。將混合物均勻攤鋪在工作面上，用括尺找準(zhǔn)平整度和控制一定的泛水度，然而平板振動器（厚度厚的用平板振動器）或人工搗實，搗實不宜采用高頻振動器，最后用抹合拍平，抹合不能有明水。
注意事項：
（1）松鋪系數(shù)即為物料攤鋪高度高于實際高度的比，按透水混凝土的干濕度，一般采用 1.1-1.15 之間。
（2）平板振動器振動時間不能過長，防止過于密實，可出現(xiàn)離析現(xiàn)象。
（3）攤鋪時盡量快和正確。
（4）因透水混凝土其孔隙率大，水份散失快，當(dāng)天氣溫高于 35℃時，施工時間應(yīng)宜避開中午，適合在早晚進(jìn)行施工。
4）養(yǎng)護(hù)：
透水混凝土與水泥混凝土屬性類似，因此鋪攤結(jié)束后，經(jīng)檢驗標(biāo)高、平整度均達(dá)到要求后，當(dāng)氣溫較高時，為減少水分的蒸發(fā)，宜立即覆蓋塑料薄膜，以保持水分。也可采用灑水養(yǎng)護(hù)，所有養(yǎng)護(hù)期不得少于 7d，使其在養(yǎng)護(hù)期內(nèi)強(qiáng)度遂漸地提高。

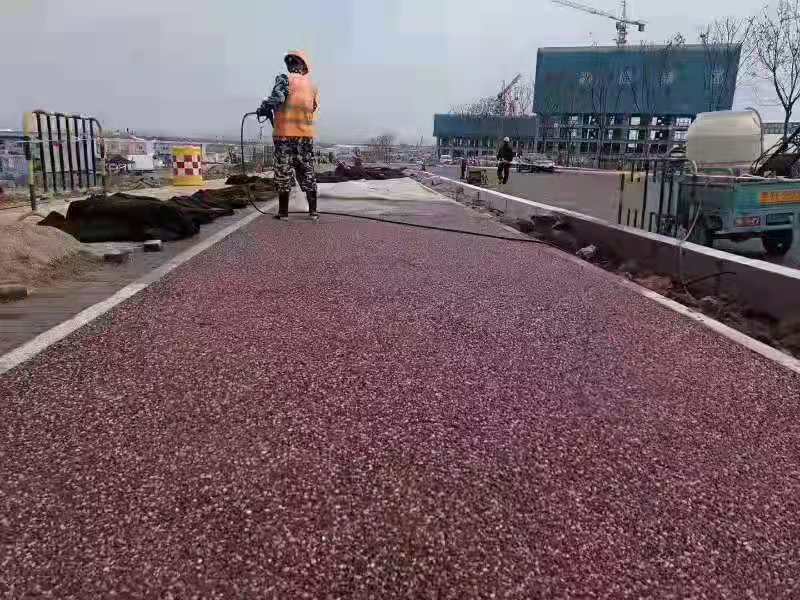

灑水養(yǎng)護(hù)，透水混凝土在澆注后 1 天開始灑水養(yǎng)護(hù)，高溫時在 8 小時后開始養(yǎng)護(hù)，但淋水時不宜用壓力水直接沖淋混凝土表面，應(yīng)直接從上往下淋水，透水混凝土濕養(yǎng)時間不少于7 天。
養(yǎng)護(hù)時間應(yīng)根據(jù)施工溫度而定，一般養(yǎng)護(hù)期為 14—21 天，高溫時不少于 14 天，低溫時不少于 21 天，5℃以下施工，養(yǎng)護(hù)期不少于 28 天。
4、涂覆透明封閉劑：
待表面混凝土成型干燥后在 3 天左右，涂刷透明封閉劑，增強(qiáng)耐久性和美觀性，防止時間過常使透水混凝土孔隙受污而堵塞孔隙。

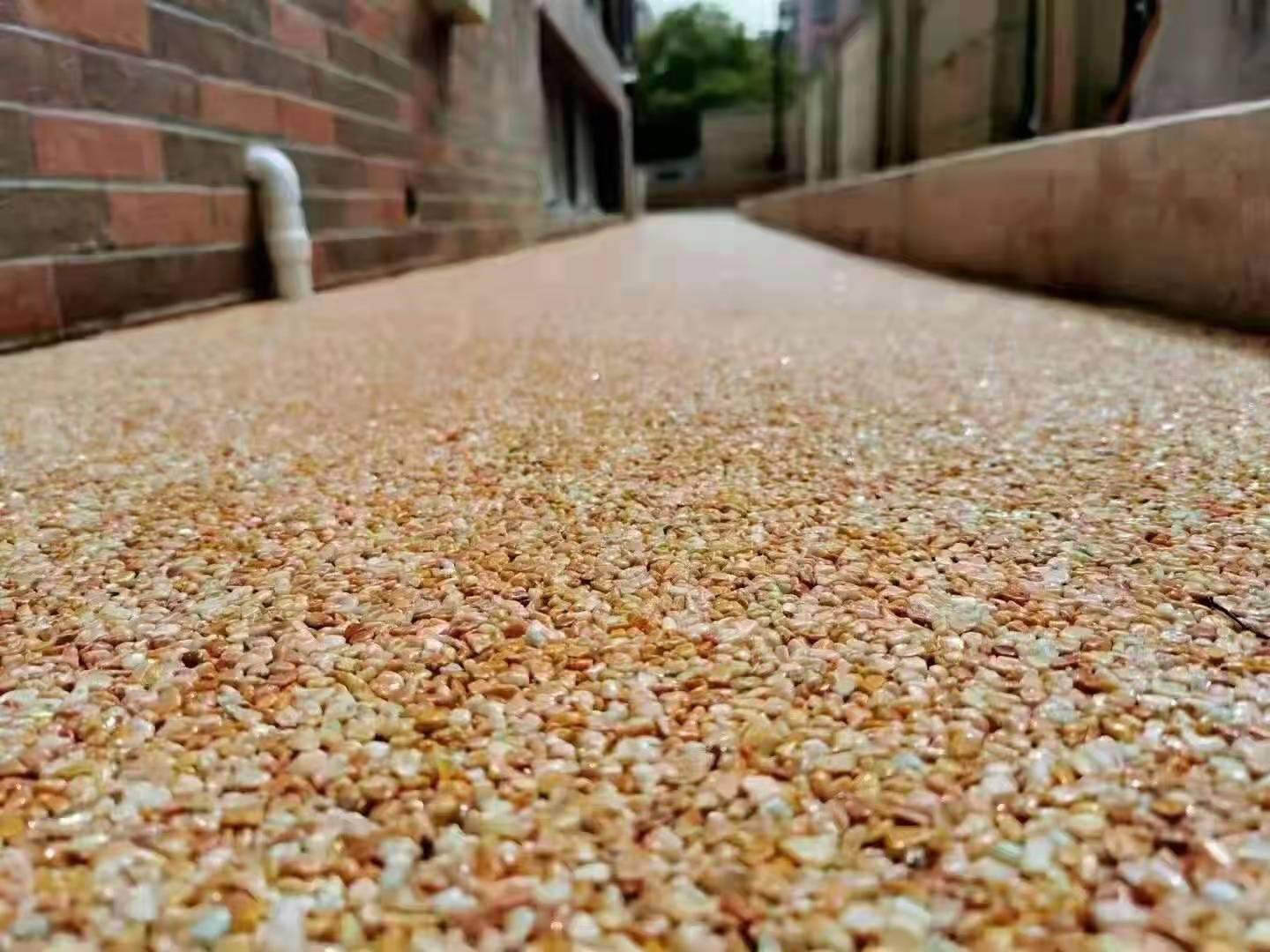

黏膠石：
適用范圍：公園路面、運動場地，室外公用路面，加油站等。
水洗石：
適用范圍：運動跑道，室外廣場，公園人行步道等。
|
網(wǎng)站首頁
